用途
雙軸攪拌機，包括彼此平行的第 一和第二攪拌軸、攪拌葉片和臥式攪拌桶，所述攪拌葉片從第 一和第二攪拌軸向四周伸出，并在軸向依次等距排列而在圓周方向依順時針或逆時針彼此相差一固定角度，使在第 一和第二攪拌軸上的攪拌葉片分別形成旋向相反的螺旋狀排列；所述第 一和第二攪拌軸彼此同步轉動并且其葉片交錯通過由該第 一和第二攪拌軸軸線所確定的平面；在所述攪拌桶一端的頂部設有進料口，而在所述攪拌桶另一端的底部設有出料口
基本信息

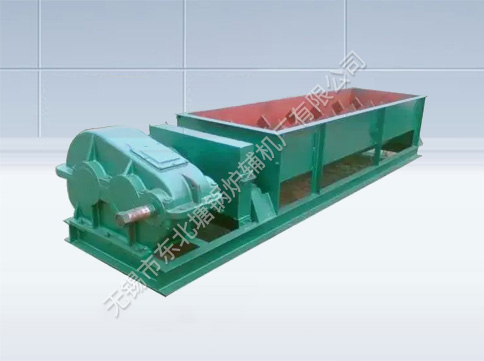

中文名稱：雙軸攪拌機
主要適用于：火力發電廠、礦山等行業
詞條介紹：電站鍋爐輔機
詞條類別：攪拌設備
雙軸攪拌機利用兩根呈對稱狀的螺旋軸的同步旋轉，在輸送干灰等粉狀物料的同時加水?dāng)嚢?，均勻加濕干灰粉狀物料，達到使加濕物料不冒干灰又不會滲出水滴的目的，從而便于加濕灰裝車運輸或轉入其它輸送設備。
主要適用于火力發電廠、礦山等行業粉煤灰或類似物料加濕裝車的場合。
SJ系列技術參數
| 規格型號Type | 生產能力(m3/h)Throughput | 配用動力(kW)Equipping Power(kW) | 主軸轉速(轉/分鐘)Rotationspeed ofmain shaft(r.p.m) | 外形尺寸長×寬×高mmShape dimensionL×W×H(mm) |
| SJ360×40 | 30-40 | Y4-75 | 50 | 5750×2330×1040 |
| SJ360×36B | 25-35 | Y4-55 | 56 | 5600×2230×850 |
| SJ360×32B | 20-30 | Y4-45 | 52 | 5530×2220×800 |
| SJ280×32 | 20-30 | Y4-37 | 57 | 4560×1280×735 |
| SJ260×32 | 20-30 | Y4-30 | 57 | 4350×1280×735 |
| SJ240×28 | 15-20 | Y4-22 | 57 | 4100×1200×800 |
| SJ240×40 | 10-15 | Y4-18.5~22 | 58 | 3970×1200×800 |
SJJ系列技術參數
| 格型號Type | 生產能力(m3/h)Throughput | 配用動力(KW)Equipping Power(kw) | 主軸轉速(轉/分鐘)Rotationspeed ofmain shaft(r.p.m) | 配用三角帶mmEquipping V belt(mm) | 外形尺寸長×寬×高mmShape dimensionL×W×H(mm) |
| SJJ300×40 | 30-40 | Y6-75 | 50 | 9SPB-5000 | 5400×1400×1000 |
| SJJ280×36 | 25-30 | Y6-55 | 50 | 7D-4500 | 5400×1400×1000 |
| SJJ260×32 | 20-25 | Y6-45 | 52 | 6D-4500 | 5000×1300×950 |
雙軸攪拌機主要由機殼、螺旋軸總成、驅動裝置、配管、蓋板、鏈罩等部件組成(詳見隨機外供圖)，具體結構性能特點如下:
1 殼體主要由板材及型鋼構成，在制造廠內焊接成形，并與其他部件組裝在一起，是雙軸攪拌機的支撐。殼體密封嚴密，不會有飛灰外揚、漏灰的現象。
2 螺旋軸總成是雙軸攪拌機的主要組成部分，其組成部分主要有左右旋向螺旋軸、軸承座、軸承套、軸承蓋、齒輪、鏈輪、油杯、葉片等零部件。
左右旋向螺旋軸制造精度要求高，工藝性能好，與軸承座、軸承套、軸承蓋有嚴格的配合要求。齒輪模數為8，齒數為60，齒形角為20°;鏈輪節距為50.8，齒數為25，齒形為GB1224-85。齒輪、鏈輪都有防護罩保護，可以安全有效的運行。油杯為壓配式壓注油杯，加注潤滑油方便、有效。雙軸攪拌機葉片的材料選用耐磨損且不易粘灰的復合陶瓷。葉片結構設計地合理簡單，磨損之后易于更換，使用壽命長。
3加水調濕配管主要由接管、接頭及噴嘴組成。噴嘴采用不銹鋼霧化錐噴嘴，布置在攪拌機機殼內部上方，沿螺旋軸方向軸向排列，形成水簾以利于物料的加濕攪拌。噴嘴結構簡單，易于更換，不銹鋼材質，防腐耐用。通過操作供水管道上的手動調節閥可以調節濕灰的含水率。
4蓋板主要包括左蓋板、中間蓋、右蓋板、孔蓋及檢修孔蓋等。雙軸攪拌機兩側設置有六個檢修孔，以方便操作人員平時的檢修及保養。雙軸攪拌機用于氣力輸送末端
