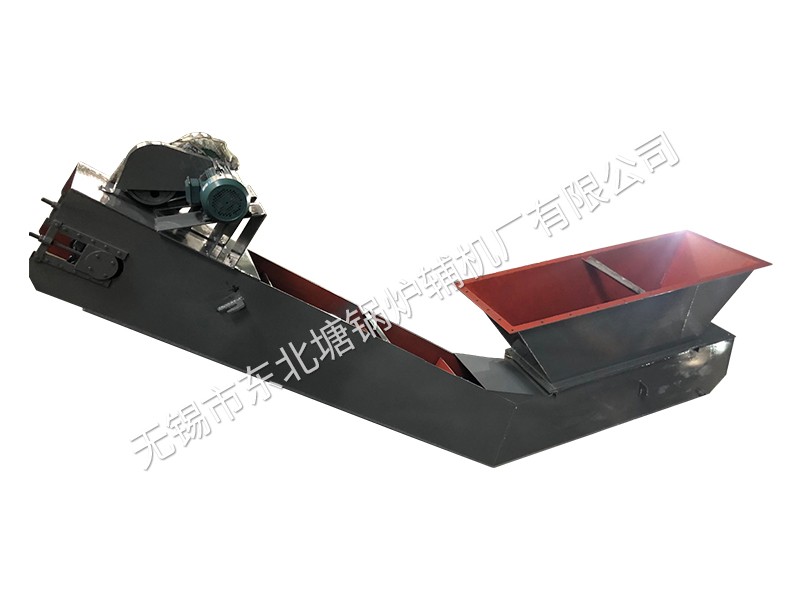

GC型刮板出渣機
一、概述
該產品是GC系列刮板出渣機的新一代產品，該機采用鍋爐主動爐排或高強度圓環鏈牽引，具有壽命長，運行可靠，能適應惡劣工作條件，易檢修等特點。
二、技術參數
| 型號 | 出渣量 | 出渣速度 | 電機功率 | 減速機型號 |
| GC-3 1T-4T | 3 | 0.091 | 1.1 |
JS2-0 i=41 m4 |
| GC-3 6T~ 10T | 5.5 | 0.067 | 1.5 |
JS2-0 i=41 m5 |
| GC-B50 15T-40T | 5.5 | 0.067 | 1.5-2.2 |
JZQ200~250 i=40.17 |
| GC-B50 10T-20T | 5 | 0.047 | 1.1 | 2XQ·WDⅡ |
三、運行及維護檢修
1、司爐工應對本機各潤滑點，經常加住潤滑油。 2、使用本機宜采取連續排渣方式，切忌等煤渣積滿后再行出渣，以免負荷過大，損壞機器。 3、如需對機體內部進行檢修，可將機體下部管道旋開，將水放掉，并加以清洗后進行。 4、刮板鏈及滾子鏈條的松緊程度可通過各部位調節螺絲適當調節，不得過緊或過松，調整次序先將刮板鏈條調好，然后再調滾子鏈條。在調整中如調整到極限位置，發現鏈條仍然太松時,應拆去一節或幾節鏈片，直至松緊適度為止。

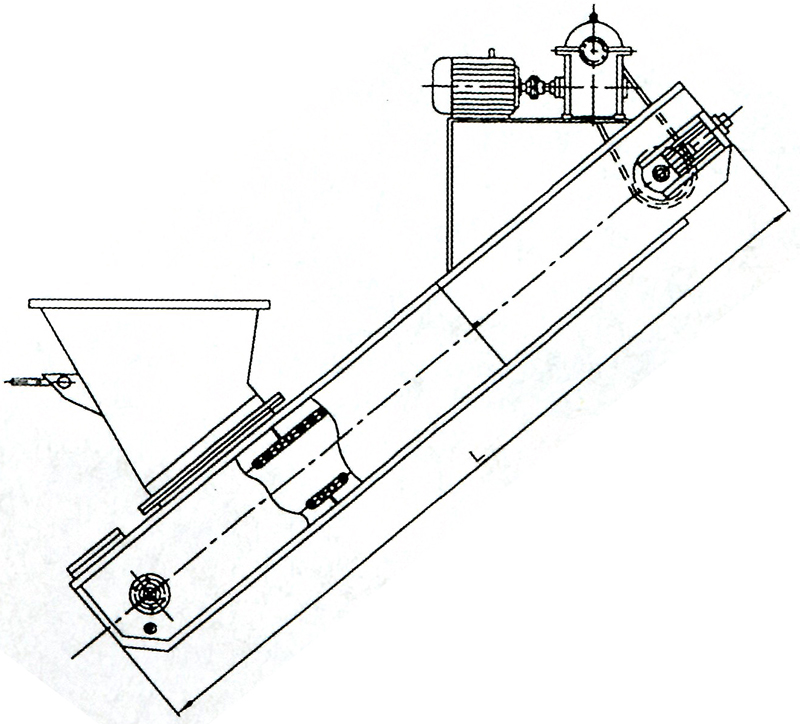

四、結構圖（1）
GC-3刮板出渣機
| L | 機寬{ B) | 機高（H) | 傾角 | |
| 1T-4T | 3520 | 420 | 450 | 40° |
| 6T-15T | 5060 | 540 | 520 | 40° |
注：表中各長度尺寸及傾角均可改變，但訂貨時須注明

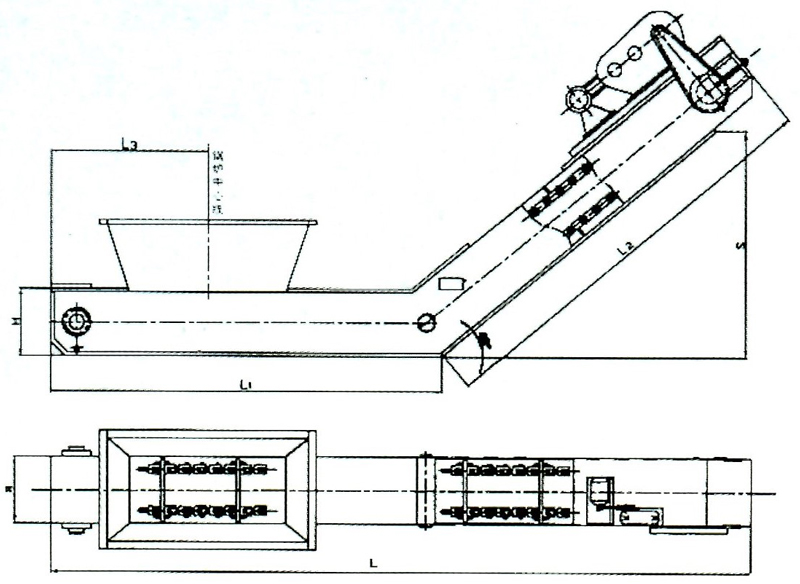

結構圖2
GC-B50刮板出渣機
外形及安裝尺寸
| S | L | Li | L2 | Ls | 機寬（B） | 機高（H） | 傾角 | 配用鍋爐 |
| 2070 | 5460 | 2990 | 3230 | 1200 | 520 | 510 | 40° | 洛社鍋爐廠 |
| 2027 | 4670 | 2200 | 3700 | 710 | 520 | 510 | 33° | 南泉鍋爐廠 |
| 2070 | 5460 | 2990 | 3230 | 1200 | 520 | 510 | 40° | 無錫鍋爐廠 |
| 2070 | 5460 | 2990 | 3230 | 1275 | 520 | 510 | 40° | 宜昌天鹿鍋爐廠 |
注： 1、表中各長度尺寸及傾角均可改變，但訂貨時須注明。
2、本機不需預埋件，用混凝土打基礎即可。
3、本機頭部懸空部分其支承由用戶根據現場情況用混凝土或鋼筋支承即可。
