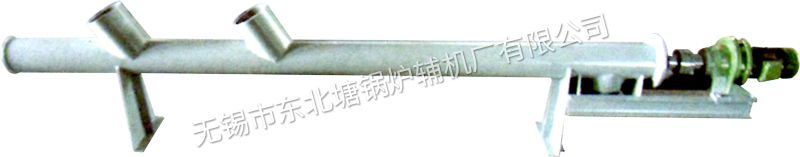

GX型LS型螺旋輸送機
GX型LS型螺旋輸送機
螺旋輸送機是利用旋轉的螺旋體將物料沿著固定的機殼槽推移而進行輸送工作。其特點密封傳動、結構簡單。
LS型螺旋輸送機直徑系列
| 型號 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺旋直徑（mm ) | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 ( mm ) | 100 | 125 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 推薦至大主軸轉速 ( r/min ) | 190 | 170 | 150 | 130 | 120 | 105 | 95 | 85 | 75 | 67 | 60 | 53 |
LS型螺旋輸送機技術參數
| 輸送機螺旋直徑{ mm ) | 輸送機在不同轉速時的輸送量 | |||||||
| n(r/min) | Q(m3/h) | n(r/min) | Q(m3/h) | n(r/min) | Q(m3/h) | n(r/min) | Q(m3/h) | |
| 160 | 130 | 8.6 | 85 | 6 | 67 | 5 | 47.5 | 3.1 |
| 200 | 105 | 13 | 85 | 10 | 60 | 8 | 47.5 | 6.2 |
| 250 | 95 | 22 | 75 | 18 | 60 | 14 | 47.5 | 11 |
| 315 | 85 | 31 | 60 | 24 | 53 | 19 | 40 | 15.4 |
| 400 | 75 | 62 | 60 | 49 | 47.5 | 39 | 31.5 | 31 |
| 500 | 60 | 98 | 53 | 78 | 40 | 62 | 31.5 | 50 |
GX型螺旋輸送機技術參數
| 螺旋直徑（mm ) | 150 | 200 | 250 | 300 | 400 | 500 | 900 | |
| 螺旋螺距 (mm ) | S制法 | 120 | 160 | 200 | 240 | 320 | 400 | 480 |
| D制法 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | |
| 螺旋轉速（r.p.m ) | 20, 30, 35, 45, 60, 75, 90, 120, 150, 190 | |||||||
| 至大輸送量 (r/hr) | 煤粉 | 4.5 (190 ) | 8.5 ( 150 ) | 16.5 ( 150 ) | 23.3 ( 120 ) | 54 ( 120 ) | 79 ( 90 ) | 139 ( 90 ) |
| 蘇打 | 3 ( 120 ) | 6.7 ( 120 ) | 10.7 ( 90 ) | 17.7 ( 90 ) | 35.5 ( 75 ) | 70.4 ( 75 ) | 97.2 ( 60 ) | |
| 水泥 | 4.1 ( 90 ) | 7.9 ( 75 ) | 15.6 ( 75 ) | 21.2 ( 60 ) | 51 ( 60 ) | 81.8 ( 60 ) | 134.2 ( 45 ) | |
| 輸送物料 |
粉狀，粒狀和小塊的物料，如：煤粉、面粉、糧食、水泥砂、小塊煤及 石子等，不宜輸送易變質的，粘性大的、易結塊的物料。 |
|||||||
| 工作環境濕度 | -20℃~50℃ | |||||||
| 輸送物料的溫度 | <200℃ | |||||||
| 輸送機長度范圍 | 3-7m | |||||||
| 輸送機容許至大傾角 | ≤20℃ | |||||||
