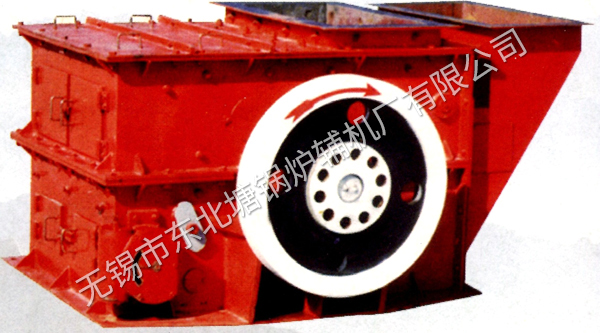

PCH型環錘破碎機
一、用途及適應范圍
PCH型環錘破碎機是一種帶有環錘的沖擊式破碎機。由上下箱體式機體、襯板、轉子、篩板、調節結構、電動機組成。
物料由加料口進入破碎機后，立即受到隨轉子高速旋轉的環錘的猛烈打擊作用而破碎，被破碎的物料同時從環錘處獲得動能，高速度地沖向破碎板，從而受到第二次破碎，并且被破碎板彈回的物理落到環錘上又一次受到打擊，然后落到篩板上，受到環錘的剪切、擠壓、研磨及物料間的相互擠壓作用而進一步破碎，終通過篩孔排出。由于環錘具有伸縮性，故遇到過硬的物料，環錘被抬起，從而避免了機器的損壞。
PCH型環錘破碎機適用于破碎各種脆性物料，如煤、焦碳、爐渣、頁巖、輸送石灰石等。物料 的抗壓強度不超過12Mpa,其表面水分不大于10%。
本機分左裝和右裝，面對破碎機進料口端，電動機在右邊，即為右裝；反之，為左裝。用戶在訂貨時，需說明裝配形式。未有說明者，則按右裝供貨。
用戶需要帶旁路槽及翻板篩可在定貨時提出，由制造廠有償提供。
二、主要技術參數表
| 名稱 | 單位 | PCH0404 | PCH0604 | PCH0606 | PCH0808 |
| 轉子至大直徑 | mm | 400 | 600 | 600 | 800 |
| 轉子長度 | mm | 400 | 400 | 600 | 800 |
| 至大進料塊度 | mm | 200 | 200 | 200 | 200 |
| 出料粒度 | mm | 3-300 | 3-300 | 3-300 | 3-300 |
| 產量 | t/h | 16-25 | 23-33 | 30-60 | 75-105 |
| 外形尺寸 (長X寬X高） | mm | 980X 890X570 | 1050x1270x800 | 1350x1270x820 | 1750x1630X1100 |
| 總重（不含電機） | Kg | 1050 | 1430 | 1770 | 3600 |
| 電機型號 | Y160L-6/11 | Y180L-6/15 | Y225M-6/30 | Y280M-8/46 |
三、主要尺寸
| A | A1 | A2 | A3 | A4 | A5 | A6 | A7 | |
| PCH0404 | 440 | 570 | 620 | 314 | 410 | 310 | 300 | 400 |
| PCH0604 | 530 | 630 | 700 | 340 | 590 | 460 | 440 | 570 |
| PCH0606 | 670 | 642 | 922 | 393 | 590 | 460 | 440 | 570 |
| OPCH0808 | 848 | 1070 | 1440 | 581 | 600 | 470 | 430 | 560 |
| B | B1 | B2 | B3 | B4 | B5 | n-d | n-dl | |
| PCH0404 | 770 | 840 | 890 | 330 | 500 | 600 | 6-0 18 | 6-0 13 |
| PCH0604 | 1100 | 1200 | 1270 | 355 | 530 | 660 | 8-0 23 | 10-0 14 |
| PCH0606 | 1100 | 1200 | 1270 | 435 | 730 | 862 | 8-0 23 | 10-0 14 |
| PCH0808 | 1428 | 1540 | 1620 | 550 | 960 | 1090 | 8-0 26 | 10-C 18 |
| d3 | a | a1 | a2 | b | b1 | b2 | b3 | |
| PCH0404 | 0 15 | 254 | 370 | 360 | 0 | 254 | 280 | 0 |
| PCH0604 | 0 15 | 279 | 540 | 520 | 180 | 279 | 200 | 210 |
| PCH0606 | 0 19 | 311 | 540 | 520 | 480 | 356 | 270 | 272 |
| PCH0808 | 0 24 | 419 | 550 | 510 | 400 | 457 | 350 | 340 |
| H | H1 | H2 | H3 | L | L1 | L2 | L3 | |
| PCH0404 | 570 | 290 | 160 | 710 | 866 | 435 | 540 | 400 |
| PCH0604 | 800 | 400 | 180 | 1000 | 1016 | 508 | 500 | 400 |
| PCH0606 | 820 | 420 | 225 | 1000 | 1180 | 600 | 700 | 600 |
| PCH0808 | 1080 | 540 | 280 | 1200 | 1537 | 775 | 950 | 800 |
| M | M1 | M2 | M3 | M4 | M5 | M6 | |
| PCH0404 | 1000 | 395 | 165 | 455 | 465 | 410 | 400 |
| PCH0604 | 1300 | 565 | 230 | 660 | 630 | 500 | 480 |
| PCH0606 | 1300 | 565 | 230 | 660 | 630 | 500 | 480 |
| PCH0808 | 1700 | 730 | 360 | 762 | 760 | 500 | 480 |
